Suède : 750.000 tonnes de copeaux de bois brûlés chaque hiver

La centrale de cogénération de Värtan est la plus grande usine de biocarburants de Suède.

Suède : 750.000 tonnes de copeaux de bois brûlés chaque hiver

Elle alimente en chaleur l’équivalent de 190.000 appartements et produit de l’électricité pouvant recharger 150.000 voitures électriques.

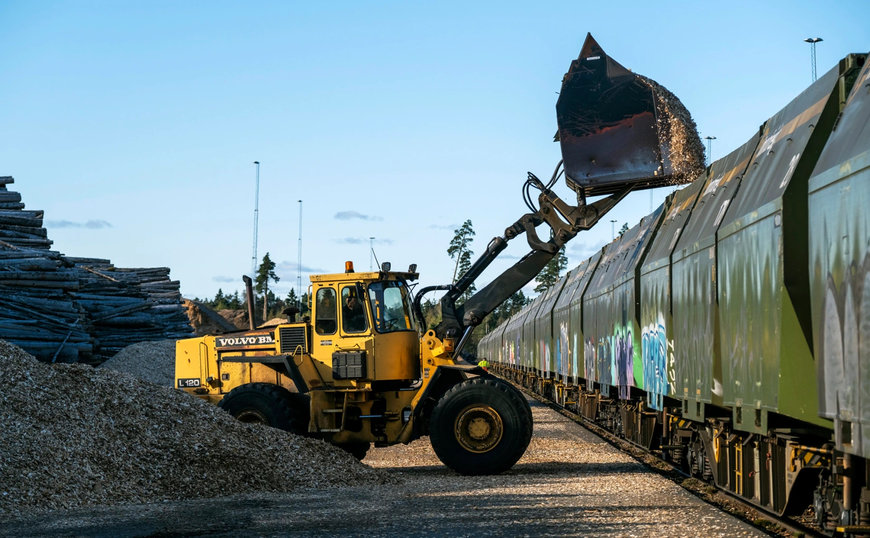

Chaque semaine, pendant la saison de chauffage, huit ou neuf trains entrent dans la gare de triage de Värtan avec des copeaux sous forme de plaquettes de combustible provenant de nombreux terminaux différents en Suède. Les plaquettes destinées à Stockholm Exergi sont chargées dans 12 terminaux en Suède et en Norvège.

Chaque train transporte entre 1.000 et 1.300 tonnes de copeaux.

En effet, lorsque la centrale bioénergétique KVV8 fonctionne à plein régime, l’équivalent de trois brouettes de copeaux de bois sont nécessaires chaque seconde pour produire de la chaleur et de l’électricité pour les habitants de Stockholm. Cela représente 12.000 mètres cubes de copeaux de bois par jour.

Cet automne chaud (ndlr : en 2020), la chaudière n’a démarré que le 5 octobre et les premiers trains de copeaux de la saison ont été annulés ; il n’y a pas de place pour plus de quelques jours de consommation de copeaux dans l’entrepôt de Värtan.

En hiver on brûle 12.000 mètres cubes de copeaux de bois par jour.

« Au printemps dernier, nous avons brûlé jusqu’au 15 avril, mais nous sommes prêts à brûler de début septembre à mi-mai« , explique Johannes Raudsaar, responsable du transport des copeaux de bois par train et par camion jusqu’à Värtan.

Déchargement dans la matinée

Les trains de copeaux arrivent à la gare de Värtan vers minuit. À partir de 6 heures du matin, les wagons, généralement neuf par neuf, sont tirés à travers le hall de déchargement, puis retirés par la locomotive à batterie Wall-E de 26 tonnes.

Bien que la puissance de la locomotive ne soit que de 60 kW, soit environ 80 chevaux, elle est suffisante pour tirer et pousser neuf wagons d’un poids total de 600 à 700 tonnes, car il n’y a pas de différences de hauteur significatives dans le Värtan. La vitesse maximale est de 14 km/h.

Un train et demi peut être déchargé avant que Wall-E n’ait besoin de nouvelles batteries ; il y a deux ensembles de batteries pour la locomotive. La locomotive est équipée d’un petit moteur diesel et d’un générateur pour l’alimenter.

Lorsque les wagons entrent dans le hall de déchargement, un robot prélève un certain nombre d’échantillons du chargement. « Nous vérifions principalement le taux d’humidité des copeaux, mais aussi l’absence de corps étrangers dans les copeaux« , explique M. Raudsaar.

Au fil des ans en effet, des sangles déchirées, quelques chaînes de tronçonneuse et un nombre important de gants de protection de travailleurs se sont retrouvés mélangés dans les copeaux.

Zéro déchets et 50% d’humidité

La teneur en corps étrangers doit être nulle. Le taux d’humidité varie généralement entre 45 et 55 %. Une fois que le contenu des conteneurs, trois par wagon, a été vérifié, les conteneurs sont soulevés un par un par un gigantesque dispositif de levage et de rotation.

« Le conteneur est d’abord pesé avec sa charge pour que nous sachions si nous pouvons le soulever« , explique Sebastian Lindqvist, opérateur de locomotive radio et de déchargement.

Chaque conteneur pèse généralement de 16 à 22 tonnes, en fonction du taux d’humidité et du degré de compactage des copeaux. Le dispositif de levage peut supporter 25 tonnes.

« Nous soulevons ensuite le conteneur et le retournons pour que son contenu tombe sur le tapis roulant qui achemine les copeaux vers une unité de criblage et de broyage. Si les copeaux ne tombent pas, nous devons secouer le conteneur. C’est facile maintenant, mais en hiver, lorsqu’il y a de la neige et de la glace dans le conteneur, nous pouvons être amenés à le secouer pendant un certain temps. »


Chaque conteneur chargé pèse entre 16 et 22 tonnes


Lorsque le conteneur est replacé sur le wagon, Lindqvist saisit l’équipement de radiocommande et fait reculer le train de quelques mètres pour que le dispositif puisse entamer le levage et la rotation du conteneur suivant.

Une fois que les 27 conteneurs des neuf wagons ont été vidés, Sebastian Lindqvist reconduit les wagons dans la cour de l’usine et en reprend neuf nouveaux.

Six heures pour décharger un train

Il faut environ six heures pour décharger 26 à 30 wagons. Par conséquent, lorsque deux trains arrivent à Värtan la même nuit, il faut 12 heures pour les vider de tous les copeaux de bois.

« Nous pourrions traiter quatre trains par jour si nous travaillions 24 heures sur 24,
 » explique M. Raudsaar, « ce qui nous permettrait d’approvisionner le four en copeaux de bois par voie ferrée. Mais aujourd’hui, nous acheminons la plupart des copeaux de bois par bateau. »

Les copeaux sont transportés sur de gigantesques tapis roulants pour être broyés et criblés. Vient ensuite la chaudière à copeaux, où l’énergie des copeaux est convertie en chaleur par des générateurs pour produire de l’électricité.

Quelle énergie produite ?

La centrale de chauffage aux biocarburants de Värtan a été inaugurée il y a près de cinq ans, en février 2016, devenant ainsi la plus grande de Suède. Les copeaux d’épicéa et les résidus forestiers tels que les branches, les cimes et les brindilles qui ont été déchiquetés sont convertis en 750 GWh d’électricité et 1.700 GWh de chaleur.

Cela équivaut au chauffage d’environ 190.000 appartements de taille normale. La production maximale de vapeur est de 375 MW et la production maximale d’électricité est de 140 MW.
